Elektrik Manet Korado

[kammerjäger]

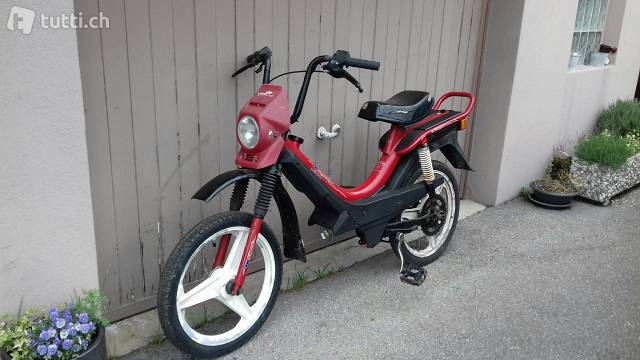

Ich habe mit meinem Sohn ein Manet Korado umgebaut und die Elektrik gestrippt.
Soweit so gut. Läuft super, nur mit dem Abstellen klappt es nicht.

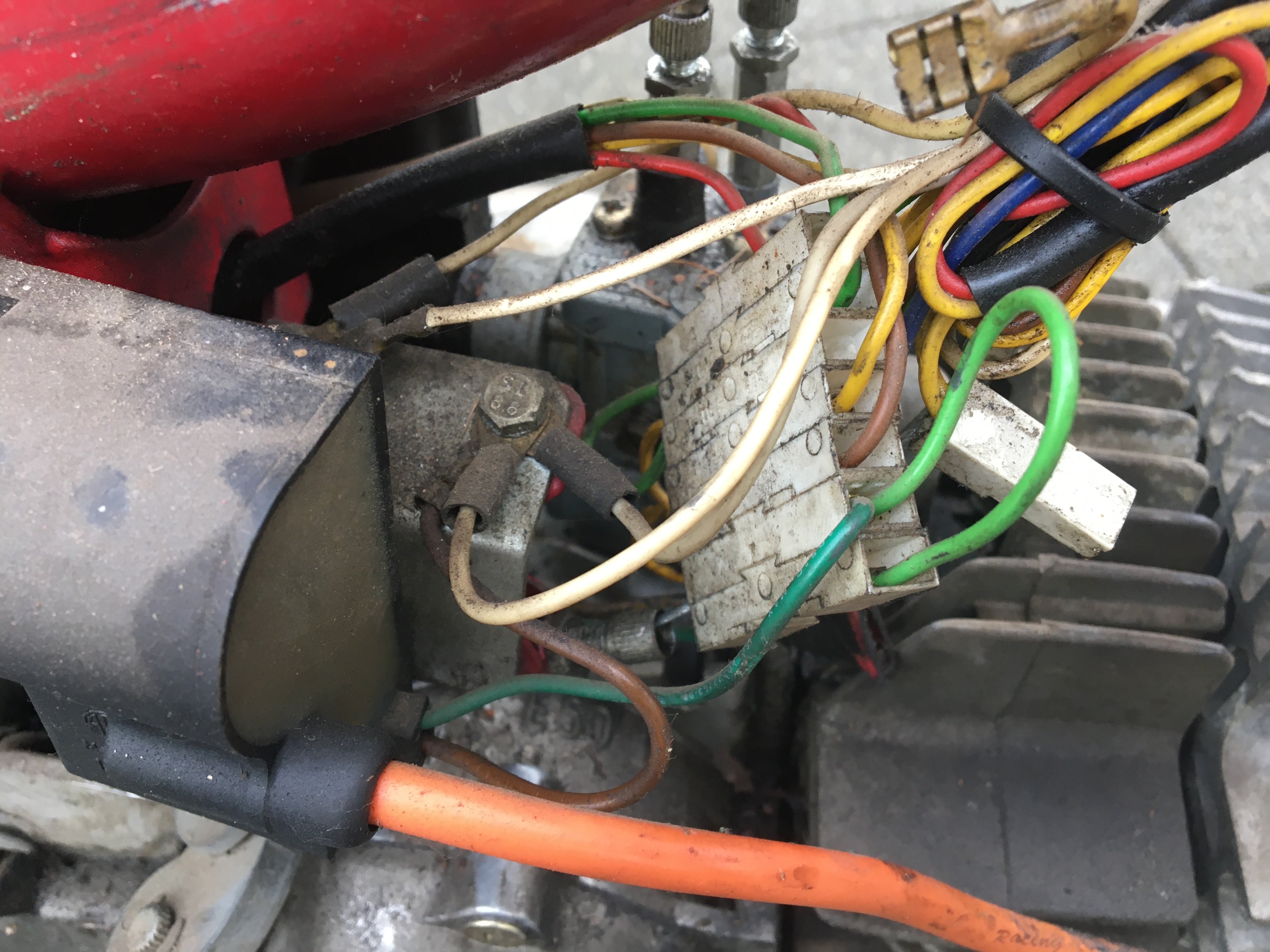

Folgende Situation

Motorseitig: Gelb und grün
Kabelstrang am Schalter : Weiss, gelb und schwarz
Zündspule extern: Kerzenkabel,Braun auf Masse und ein Grüner Faden

Jetzt verkabelt:
Grün Motor-grün Spule
Gelb Motor-Gelb Kabelstrang

Braun der Spule auf Masse
Weiss Kabelstrang Schalter -Rücklicht

Wär für eine Hilfe dankbar

Kann mir einer sagen wo ich den Absteller schwarz vom Schalter anschliessen soll?

[gluglu81]

Grün kommt zusätzlich an den abschalter (taster)

[kammerjäger]

Besten Dank für die fixe Antwort. Werden wir dann morgen mal versuchen. Schönen Sonntag noch

[kammerjäger]

Klappt leider nicht so. Die Mühle lässt sch nicht ausschalten.
Haben wir was übersehen? Schalter sollte doch Masse haben.

[gluglu81]

Grün kommt von der Primärspule aus dem Motor und geht zur externen ZündSpule.
Schliesst du nun über einen Taster den Grünen auf Masse, dann lädt die externe Zünspule nicht mehr.
Folglich kein Funke mehr.

Also soweit gibts keine zweifel.

Aber wie du nun und wo mit welchem Kabel an den Taster bei dem Armaturen kommst, dass weiss ich bei dem Kabelsalat vom Manet Korado nicht auswendig.

...aber das dort der Fehler liegt, da bin ich mir sicher.


Miss mal mit nem Multimeter den Widerstand des Vermeindlichen kabels vom Ausschalter auf Masse.
Ungedrückt kein Kontakt, gedrückt nahe Null Ohm.

Grünes Kabel der Spule dazu abhängen.

[kammerjäger]

Gelöst. Lenker Zuviel Lack. Somit keine Masse.
Blank gemacht und jetzt tut es wie es muss. Danke

[kammerjäger]

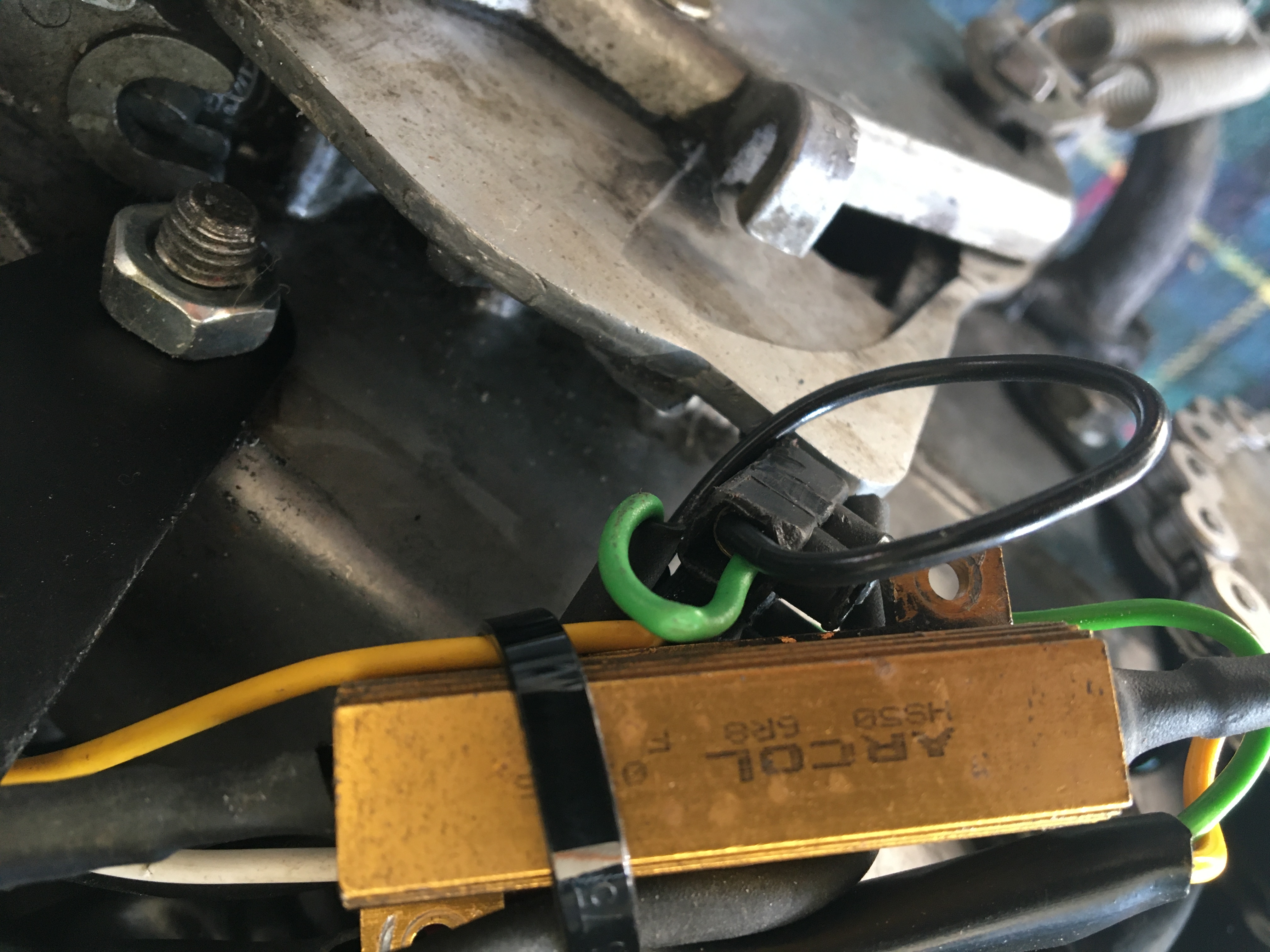

Ist das ein Spannungsregler?

[gluglu81]

Nö... 6.8 ohm widerstand 50 watt max

[kammerjäger]

ist der für was gut?

[gluglu81]

Naja... ist ein widerstand.
Kommt drauf an wie er im Stromkreislauf hängt.
Kann helfen das die Lampen länger leben wenn der Werksseitige Spannungsbegrenzer fehlt oder falsch angeschlossen wurde.

[Attila]

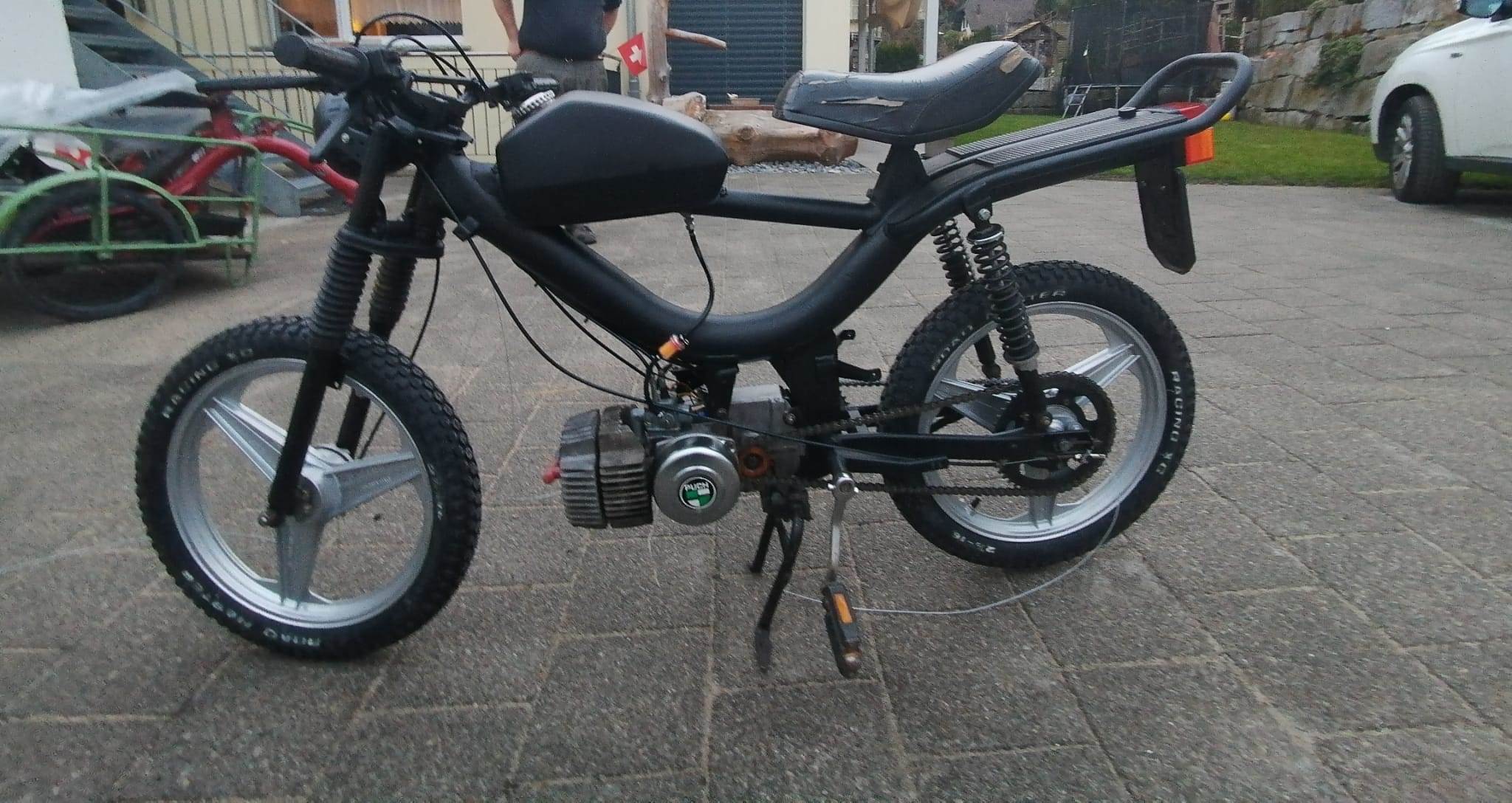

jeah cool, dass noch andere sich an Umbauten mit dem Ori hässlichen Manet wagen
Toll geworden, dein 'Black Naked'
...aaaber, wenn schon nen Zusatztank, warum hast du nur diesen angeschlossen und nicht beide per Y...?
...oder sieht man das aufm Foto nicht..?

[kammerjäger]

Danke des Lobes,daran haben wir gar nicht gedacht.
Hätte die Reichweite enorm erhöht.
Wir haben den Rahmentank als Kabelführung für das
Rücklicht verwendet
