Abschlussprojekt 502 Bobber

[lele_pitta]

Guten Tag

Hiermit starte ich mein Abschlussprojekt von der Oberstufe
Ich werde mir einen "Traum" erfüllen und einen 502 Bobber machen (als ich an der 2Takt Challenge GlamBobber`s 502 gesehen habe, wusste ich, sowas muss auch mal her!)
Alles kommt relativ regelmäßig und ca. jeden Donnerstag gibt es ein Update

Also zum Projekt:
Die Basis ist ein Staco Sachs 502. Ich weiss schon wie das Endergebnis ca. Aussehen wird jedoch werde ich das nicht veröffentlichen habt Geduld.

Arbeiten:

• Mofa zerlegen und die Teile Sandstrahlen
  Lackieren oder (und) Pulvern
  Motor revidieren
  evt. noch Tuning aber das habe ich bereits
  vlt kommen ja auch noch andere "Arbeiten" dazu aber für das erste reicht das.




Mofa wurde in den Keller genommen und ich begann auch schon mit dem zerlegen.

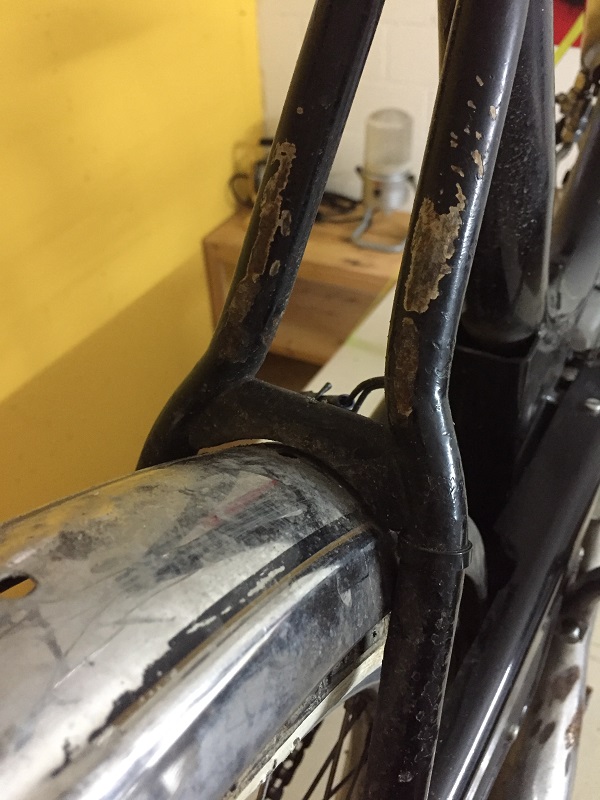

Beim Gepäckträger waren die Gewinde (Werkzeugbox) so rostig, die Schrauben wurden schon früher mit einer Säge abgeschnitten, dadurch entstand auch der Rost.


ps: Wenn ihr mir irgendwelche Tipps geben könnt, sei es Das Mofa selber, oder auch Dokumentation, seid bitte ehrlich, ist das erste mal, wo ich sowas "dokumentiere"

[idontcare]

Cooles Projekt und schönes 502 hast du da!

[Puch X30 RS]

Geiles Projekt

Also wenn du nicht ne andere Idee hast jetzt, weiss ich wies ca. aussehen soll.

Finde auch gut das du dir vorgenommen hast regelmässig Updates zu schreiben, sollte ich auch mal machen.

[lele_pitta]

@idontcare danke

@Puch X30 RS Danke Ich weiss nicht mehr welches Foto ich dir gezeigt habe


Also das mit den regelmässigen Updates ist so, wir dürfen ab nächster Woche von der Schule aus, jeden Donnerstag 3lek. arbeiten. Das reicht jedoch nicht aber ich werde in der Freizeit auch dran sein. Das Update wird dann einfach Donnerstags oder Freitags kommen. Mal gucken wie lang ich mich da ranhalten werde

ps: diese Woche kommt es "Voraussichtlich am Sonntagabend" (haben Sonderwoche)

[lele_pitta]

Update

Es ging voran
Die neuen Teile von Puchshop (mit Betonung auf Puch ) sind gekommen
Ich habe in die gabelplatte 4 Löcher mit entsprechendem Gewinde geschnitten und so bin ich endlich den Vorbau los .

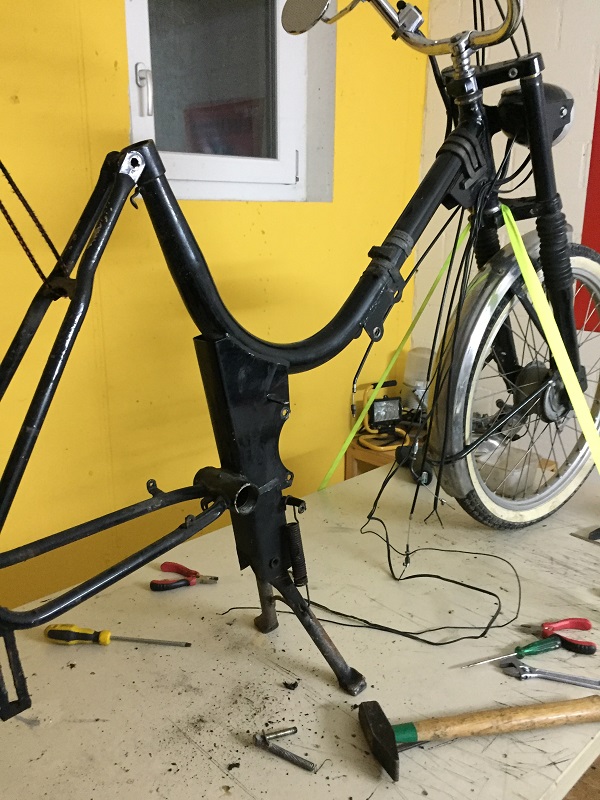

Schutzblech wurde gekürzt und alles provisorisch "montiert".

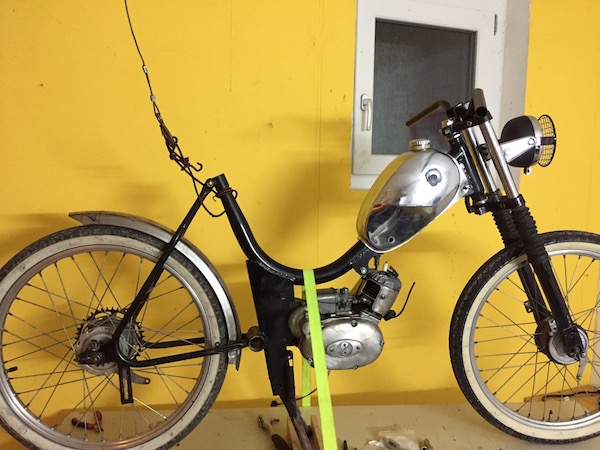

alles montiert

Lenker tief.JPG (91.08 KiB) 4738 mal betrachtet

Dann kam die "grosse" Arbeit, Motor wurde entfernt und zerlegt
Die alten Lagerschallen/Simmenringe wurden rausgeschlagen und die neuen kamen rein
Kurbelwelle hat 0.1mm Spiel? Das ist doch noch in den Toleranzen drinnen?
Lochfrass wurde auch gestoppt indem ich 2K Flüssigmetal "aufgestrichen" habe.
Bis lang lief alles ohne Probleme oder sonst was...

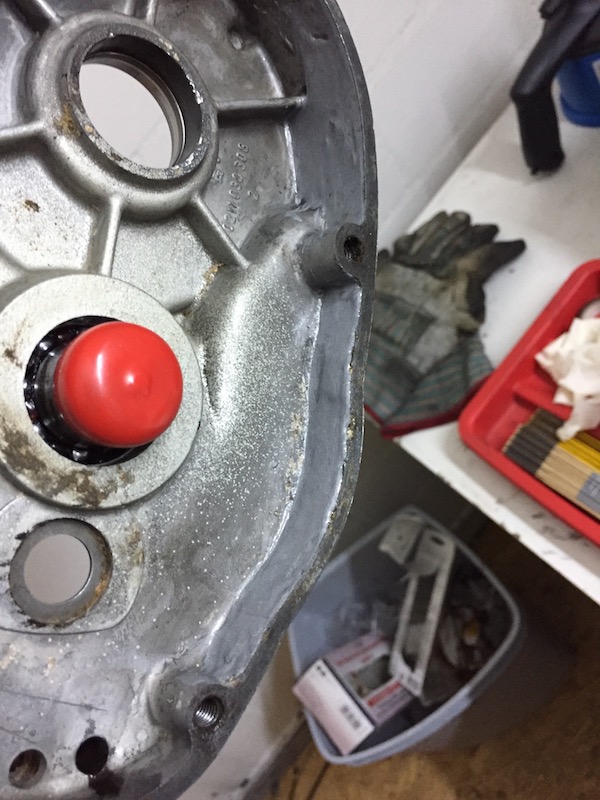

Lochfrass behoben

Lochfrass behoben.JPG (139.36 KiB) 4738 mal betrachtet

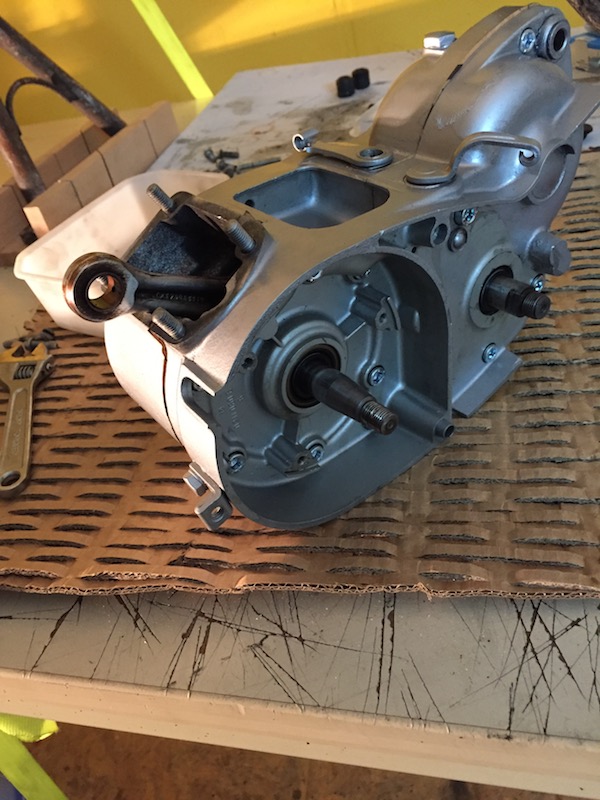

Beim Zusammenbau merkte ich, das ich eine Distanzscheibe "übersehen" habe und mir der Bolze für die Gangfeder fehlt
Weiss von euch vlt. per Zufall wo diese Distanzscheibe hinkommen könnte? Ist die für die Ritzelwelle?

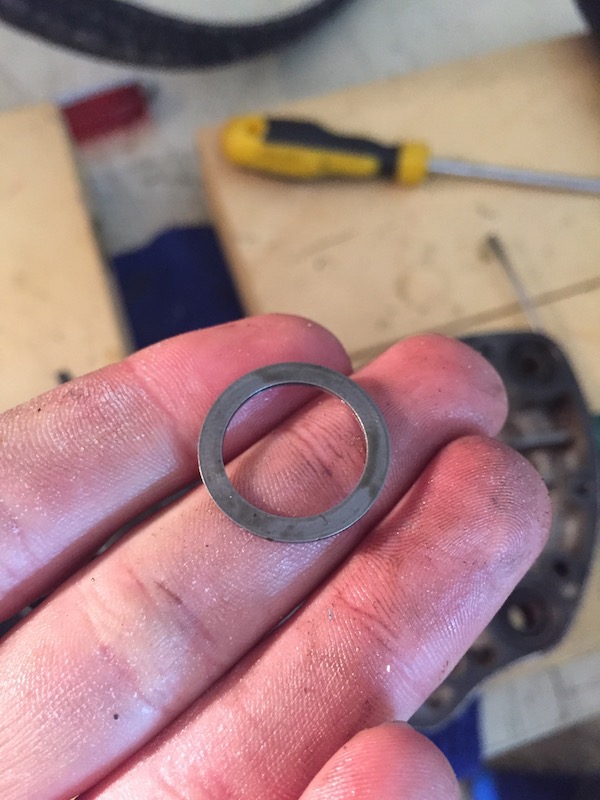

wo gehört diese Scheibe hin!?


Edit: Bilder wurden verkleinert.

[Puch Velux]

Mess mal das Spiel von allen Wellen, dann solltest du schnell merken wo sie fehlt.
Im dümmsten fall fehlt sie an der KW.

[lele_pitta]

Im dümmsten fall fehlt sie an der KW.

Danke!
Nein bei der Kw zu 100% nicht, da ich die "extern" gemacht habe! Entweder Ritzelwelle oder Schaltwelle?.

[addy33]

Kann beides sein. Auf beiden hat es scheiben

Typischer fehler wäre eine scheibe bei der ritzelwelle zu vergessen... häufige krankheit im hobbykeller...

Wenn sie 13mm hat kann sie von beiden wellen sein, wenn sie 15.5mm dirchmesser hat und du das kupferlager nicht demontiert hast, kanns nur von der ritzelwelle sein.

Merkst ja schnell welche welle wie viel spiel hat... haben wie die kw auch toleranzen gerade der kupplungskorb sollte richtig distanziert sein... der hat sonst einen exponenziell höheren verschleiss, da der korb hin und her schlägt bei last wechsel... (schrägverzahnung)

Kurbelwellenspiel hätt ich noch auf 0.05mm angepasst....

[lele_pitta]

Wenn sie 13mm hat kann sie von beiden wellen sein, wenn sie 15.5mm dirchmesser hat und du das kupferlager nicht demontiert hast, kanns nur von der ritzelwelle sein.

Vielen Dank Addy!

Also der Durchmesser ist 15.5mm!
Was meinst du mit Kupferlager? (Dieses Kupferröhrchen über der Kupplungswelle? (das Kupplungslager wurde ausgetauscht)

[addy33]

Genau. Und da muss ich mich noch auskorrigieren... natürlich bronce..

[lele_pitta]

Aha macht doch nix!
Nein das hab ich gelassen! ->Also kann es nur noch von der Ritzelwelle sein.
Werde es heute Abend ausmessen

[lele_pitta]

Update

Motor (Gehäuse) wurde lackiert und wieder zusammen gebaut!

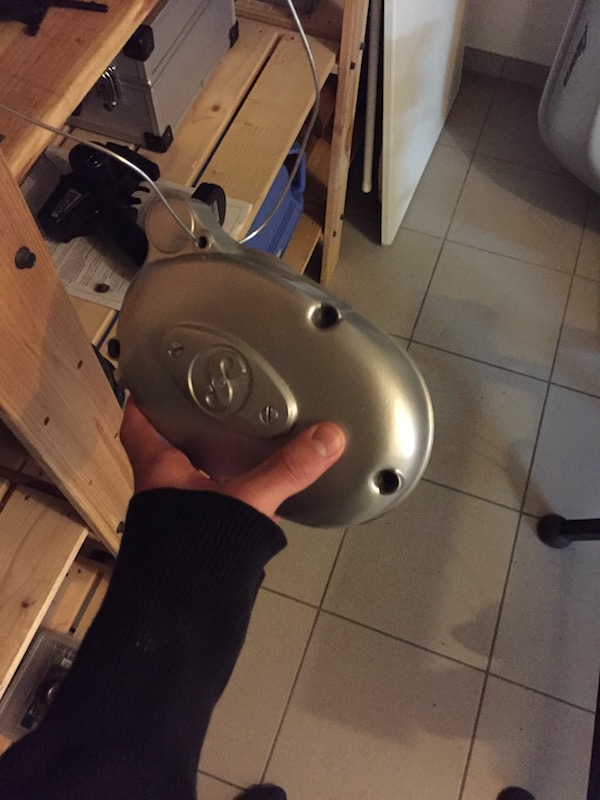

Kupplungsdeckel

Kupplungsdeckel fertig.JPG (103.65 KiB) 4634 mal betrachtet

Zündung

Zusammenbau Zündung.JPG (141.47 KiB) 4634 mal betrachtet

Kw hat ein Axialspiel von 0.08 ich bin zufrieden
Ritzelwelle hat so gut wie kein Spiel

Es wurden neue Inbusschrauben verwendet und auch neue Dichtungen!
Der Zylinder inkl. Kopf wird aber bald noch gestrahlt und auch lackiert.

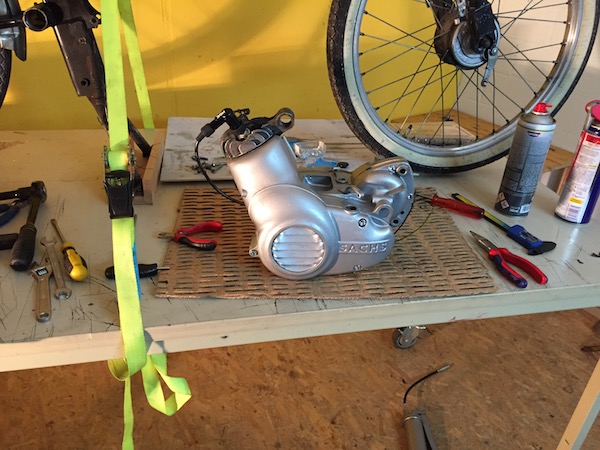

Motor fertig

Motor fertig (Gebläse).JPG (100.4 KiB) 4634 mal betrachtet

Morgen werde ich das ganze Mofa zerlegen und mich auf das strahlen vorbereiten
Soll ich auch ein Update machen? Ich denke nicht aber wenn ihr wollte kommt morgen noch eins.

ps: Habe jetzt einen neuen Tank und Sattel inkl. Werkzeugtäschli

[Puch Velux]

Sieht ganz gut aus :

Vieleicht joch so als denkanstoss:
Du könntest den Sachs Schriftzug am Gebläsedeckel und das Sachs Logo in irgendeiner Farbe die später am Rahmen zu finden ist einfärben, Sähe sicher gut aus.

[Bikeman]

.. und von wo war die Scheibe?

[idontcare]

Sehr schön !

Wenn du noch mehr Bildi hast nur her damit, du könntest ja auch nAlbum (Google Fotos z.B.) erstellen und nur die wichtigen Fotos in den Posts anzeigen Natürlich nur wenn du willst

[lele_pitta]

@Puch Velux Danke für den Tipp! Werde Das "S" und den Schriftzug wahrscheinlich einfärben
@Bikii wie Addy vermutet hat, war die Scheibe bei der Ritzelwelle! (Nochmals danke dafür @Addy)
@ idontcare Danke für die Blumen

Werde morgen nochmals ein Update machen und mehrere Bilder hochladen
Mir macht dieses Dokumentieren im Forum sau viel spass weil:

• 1. Wissen die Leser um was es geht (nicht so wie die Lehrerin).
  2. Kann ich was Fragen und bekomme auch "gute" Antworten.
  3. Werden mir coole und nützliche Tipps vorgeschlagen.
  4. Finde ich es toll meine Entscheidungen euch zu zeigen.

[Moeff-Toeffli]

1. Wissen die Leser um was es geht (nicht so wie die Lehrerin.

Tja so sind die nunmal diese Lehrer und Lehrerinnen

Wir freuen uns auf die Bilder

[Dr.Schnauzbart]

Wenn du noch mehr Bildi hast nur her damit, du könntest ja auch nAlbum (Google Fotos z.B.)

Finde ich auch.

Sehr schön hingekriegt!

[lele_pitta]

@Moeff-Toeffli ja Außer jemand Dieser ist gelernter Polymech
@Dr.Schnauzbart Vielen Dank für deinen Positiven Kommentar! Bilder werden heute noch ein Paar kommen
ps: Nochmals danke für den Abzieher

[lele_pitta]

Update
Also wie gesagt kommt heute noch ein kleiner Teil

Vom Motor habe ich nur noch 2 Bilder
Hier kann man den sehr starken Lochfrass sehen, auf den Bilder wirkt er nicht sehr stark

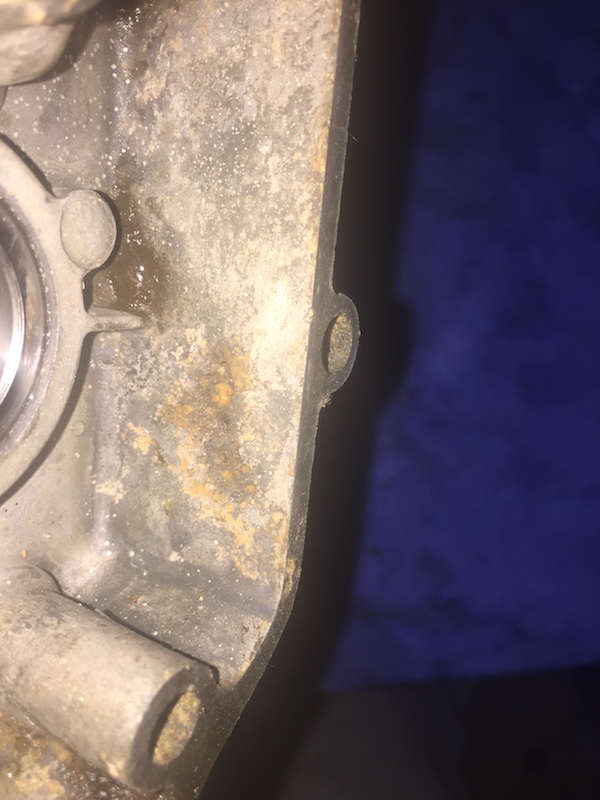

Lochfrass

Lochfrass Kupplung.JPG (132.46 KiB) 4535 mal betrachtet

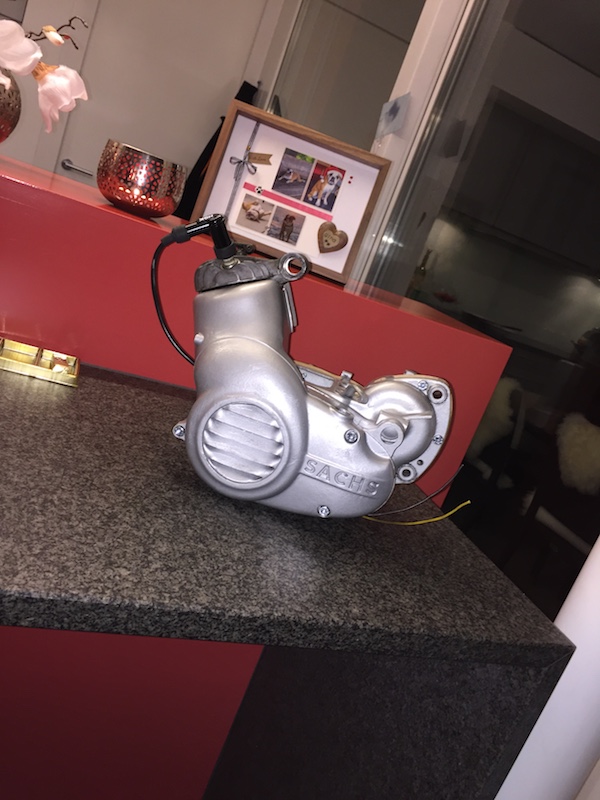

fertig

Motor komplett revidiert.JPG (149.75 KiB) 4535 mal betrachtet

Wie ihr seht, chillt er es gerade im Wohnzimmer (Sogar Mama findet ihn schön )

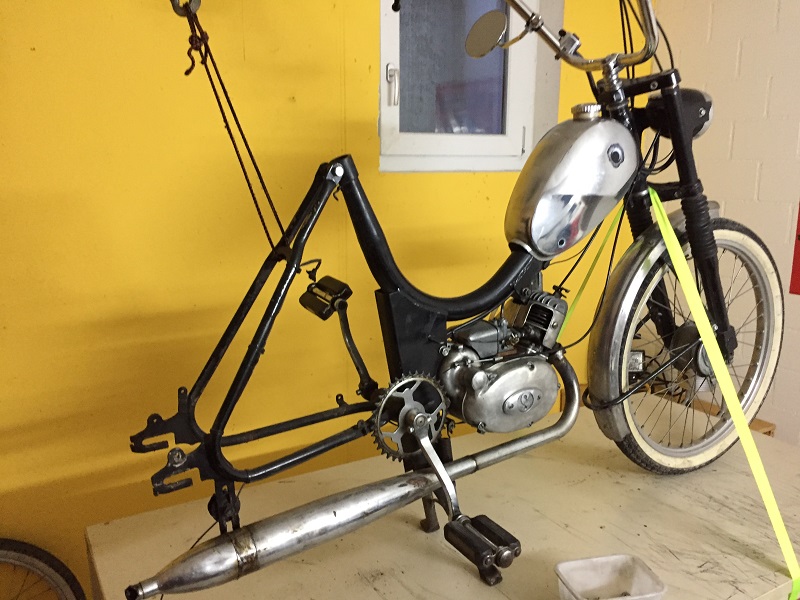

Mofa wurde heute komplett zerlegt und die einzelnen Teile wurde in eine Kiste gepackt und können nächsten Donnerstag in der Schule gestrahlt werden .

Teile

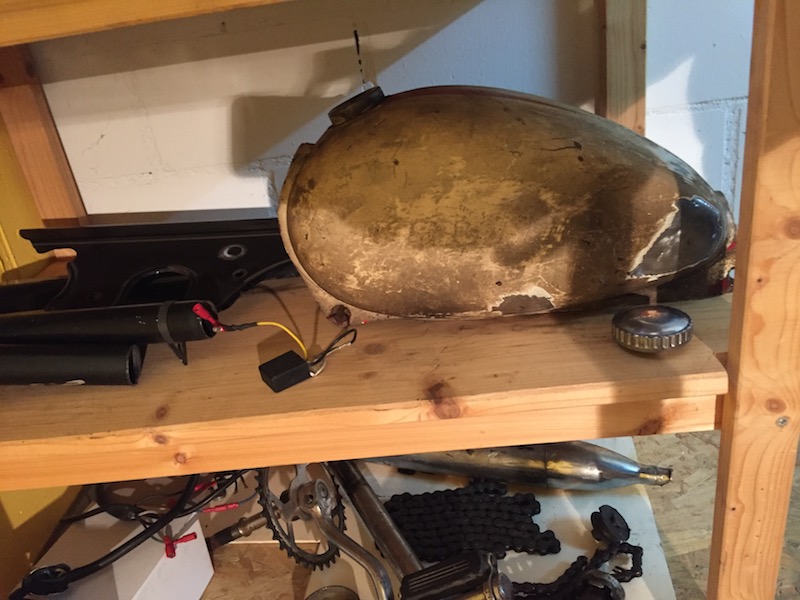

Wie ihr sehen könnt, ist der neue Tank ein Tropfentank von aussen nicht gerade Top (jedoch keine grossen Dellen oder Beulen) innen dafür PERFEKT .

Neuer Sattel inkl. Werkzeugtäschli kam auch dazu, jedoch bin ich jetzt pleite
