Thema Abseits von Mofa

[nico]

Wie muss ich den t90 lk3 anschliessen checke das Bild nicht
Ich muss einfach Wissen wo ich mit 12+ rein muss und was wo rauskommt

[Babaloo]

Das ist doch perfekt beschrieben. GND ist der Masseanschluss und der rest ist selbsterklärend.
Wenn du noch erklärst was du vorhast, dann kann man weiterhelfen. Ansonsten genau so anschliessen wie beschrieben und gut ist.

[nico]

12+ V auf 12V runteregeln und gleichrichten aber was ist denn Sense?Und was kommt beim Regler ran?

[2_Stroker]

Dieses Gemüse funktioniert so:

- Lichtspule oder Ladespule muss an "REGLER" und Rahmen an "GND".
- Dann gleichzeitig den "REGLER" mit dem "SENSE" verbinden, da der Regler so auch die AC Spannung begrenzt. Bei 50er Scootern wird diese dann nebst dem DC für die Batterie noch fürs Licht verwendet.
- Batterie muss auf "AKKU" und "GND"

[nico]

Viel Dank Zweitakter

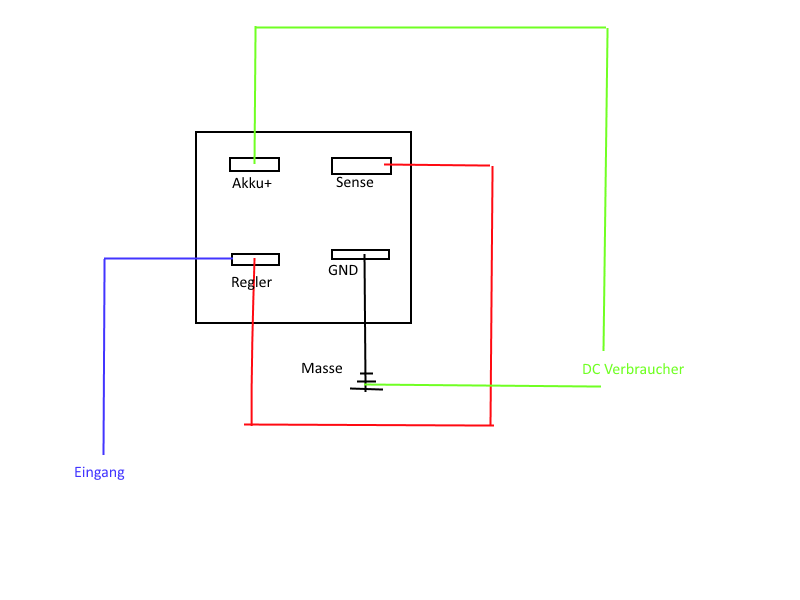

Dann stimmt das so:
