Spannungsregler

[Luno]

Ich habe Gestern einen solchen Spannungsregler http://www.scootertuning.ch/Spannungsre ... 14363.html an ein Pony Cross gebaut, weils immer die Glühlampen gebruzelt hat....

Vor der Montage 15V nach der Montage 8.5V

Also nochmal abgebaut alle Kontakte überprüft u gereinigt, montiert immer noch 8.5V.....

Nochmal nen Regler geholt, gleiches Ergebniss. Schlussendlich habe ich dann das Mofa auf 12V umgebaut

Heute ein Maxi mit Überspannung, einen der 6V Regler vom Vortag montiert und siehe da exakte 6V

Kann mir das einer erklären??? Wie kann das sein bei Pony stur 8,5V und beim Maxi 6V...... Ich schnall das nicht

[2_Stroker]

Beide Male das gleiche Messgerät benutzt und am gleichen Ort gemessen?

Im Regler ist eh irgend ne Zenerdiode versteckt, d.h, wenn du schlechte Masse hast, gibts nen Übergangswiderstand der der Zenerdioden-Kathode nach Masse, was den Offset (zuviel Spannung) bewirkt.

Hast du den Regler mal probeweise woanders montiert?

[Luno]

Beide Male das gleiche Messgerät beide Male vorne an der Lampe gemessen......

Masse sollte der am Pony 100% gehabt haben weil ich da, nachdem es 8.5V angezeigt hat, bis aufs blanke Metall angeschliffen habe und Fächerscheibe darunter gemacht habe.

Also meinst du den gleichen Regler am gleichen Mofa woanders probiert oder den gleichen Regler an einem anderen Mofa probiert?

[2_Stroker]

Ich mein, ob du bei beiden Mofas immer an der Lampe gemessen hast

Ich kann mir das nur so erklären, dass du vllt. ne tolle Verbindung Reglermasse nach Metallstück hattest, aber dieses nicht sauber Masse geführt hat.

Man könnte probeweise ne andere Stelle für den Regler probieren.

[Luno]

Ja habe bei beiden Mofas vorne an dem Stecker gemessen welcher in die Lampe führt

Ah ok ich verstehe was du meinst, die masse vom Regler zum rahmen war gut aber die Masse vom Rahmen auf den Motor könnte nur solala gewesen sein.......
Aber dann ist wieder komisch, das der 12V Regler den ich danach angeschlossen habe sauber 12V angezeigt hat......also müsste ja die komplette Masse gut sein sonst hätte der doch auch mehr V angezeigt oder ?

[2_Stroker]

Wenns mit 12V funktioniert hat, dann scheint die Masse gut zu sein. Eventuell ist der Regler nicht dafür ausgelegt, von 15V auf 6V runterzubegrenzen, weshalb für ihn die Eingangsspannung zu hoch war.

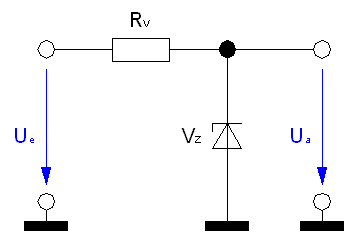

Ich spekuliere, dass es am Vorwiderstand der internen Zenerdiode liegt, da du mit der hohen Eingangsspannung den Arbeitspunkt der Zenerdiode verschoben hast.



Bildquellen: http://de.wikipedia.org/wiki/Z-Diode" onclick="window.open(this.href);return false;

Anmerkung:
Obige Erklärung ist reine Spekulation - für eine Wechselspannungsbegrenzung dürfte oben gezeigte Schaltung natürlich doppelt aufgebaut werden, um positive und negative Halbwelle zu begrenzen.

[Luno]

Eventuell ist der Regler nicht dafür ausgelegt, von 15V auf 6V runterzubegrenzen, weshalb für ihn die Eingangsspannung zu hoch war.

Das wäre auch eine Erklärung dafür, das es einen Tag später bei nem Maxi welches nur 10V hatte funktioniert hat
