Projekt LED Frontscheinwerfer, mehr Lumen sind gefragt...!!!

[bubu]

Angefangen hat alles mit dem Gedanken, LED anstelle der herkömmlichen Glühbirnen in ein Mofa mit 6V Bordspannung einzubauen, um das Friedhoflicht zu ersetzen und der ewige Austausch der selben....

Klar wer kennt die nicht; LED 6V Scheinwerferbirne mit P26s Fassung. Also reindamit. die erste hielt ca ein 1/2 Jahr. Die Vibrationen hatten die Platinen resp.die Lötstellen gelöst und die LED Birne zerlegte sich in die Bestandteile. Daneben gingen immer einzelne SMD hops, trotz dem eingebauten Regler. Die 2. hielt auch nicht länger....


Fortsetzung folgt sogleich...

[bubu]

Da ich das selbe Problem in meiner RR 350, lösen wollte (H4 35/35W) hab ich nun seit längerer Zeit eine https://shop.betamp.ch/Ersatzteile/Elek ... licht.html verbaut.

Also dachte ich, müsste doch auch in ein Mopped gehen...

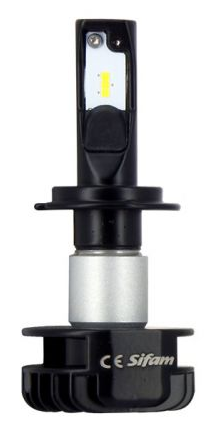

eine passende hab ich dann in der H7 gefunden

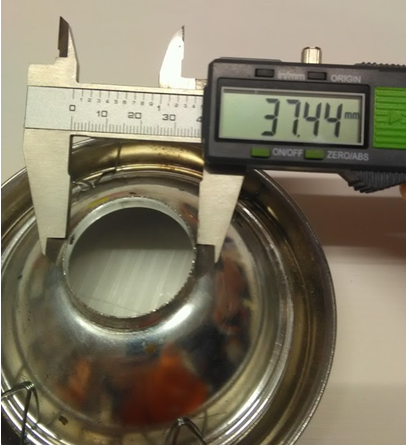

diese passt gut in den Ausschnitt der Lampe

[bubu]

Die verwendete Lampe ist aus dem Aftermarket

https://photos.app.goo.gl/XhGrZgJAJx3ntOaB3

https://photos.app.goo.gl/FZ0lqaHmHhy1q8rY2


[bubu]

Die Frage die sich hier nun einige stellen wie ist es mit der Betriebsspannung/Leistung ?

Die H7 mit der Fassung : P43T (H7) hat
Spannung: ab 9V
Leistung: 16W - 2200 Lumens

Die ori Lichtspule ist verbaut mit bekanntlich 6V/17W

Nun es gibt ja mittlerweile Ersatz-Lichtspulen mit 12V, also dacht ich bau so eine rein, aber vorher einfach die ori 6V belassen bis alles installiert ist. So kann ich bei Bedarf des Moppeds nur schnell die Birne wechseln.

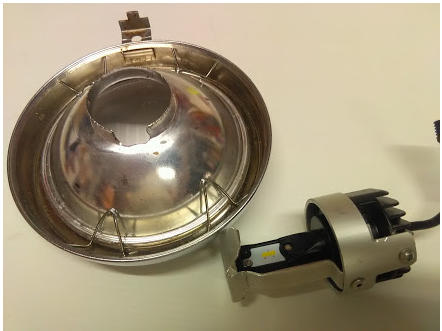

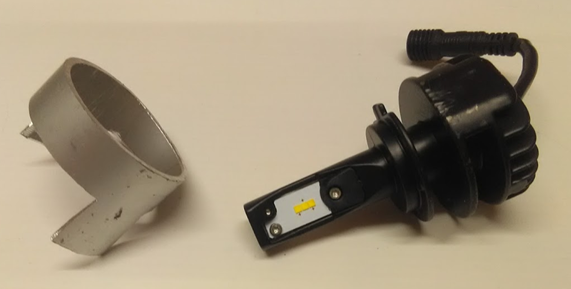

Zum Einbau der H7 in die Lampe sind nun einige Anpassungen notwendig gewesen. Dazu hab ich aus einem Alu Rundprofil eine Halterung gefriemelt.

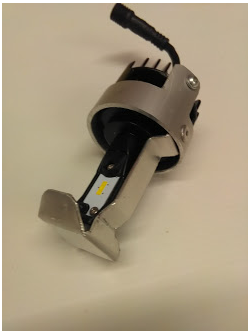

und gegen Das Blenden des Gegenverkehrs hab ich es wie bei den H7 geeigneten Lampen, einen Blendschutz gebaut.



[gluglu81]

Cool... nur weiter so.



Wegen den dinger:

Den 6v regler kannst vergessen. Der kan nicht wirklich was

Ich hab bei mir diese leds als 12v verbaut. Mit dem alten 12v regler. Das hält.
Die leds jedoch muss man mit etwas Heissleim verstärken. Dann vibrieren sie sich nich kaputt. Einfach und simpel.

Leuchtkraft bleibt jedoch ein kritikpunkt.

[bubu]

Nun muss alles sauber in die Lampe verpackt werden. Ich wollte alle Komponente da drinn haben.
Stecker, Kabel und das ganze hat ja noch einen LED Treiber...

Ach ja... wir wissen ja aus der LM kommt Wechselspannung, die LED benötigt = Spannung: also nicht vergessen einen Gleichrichter.
Ich hatte noch einen einphasigen Brückengleichrichter noch rumliegen etwa so in der Bauform. Zu finden bei Conrad für ein paar Fränkli


und natürlich den 6V-Spannungsregler, zu beziehen in etlichen Mofashops


[bubu]

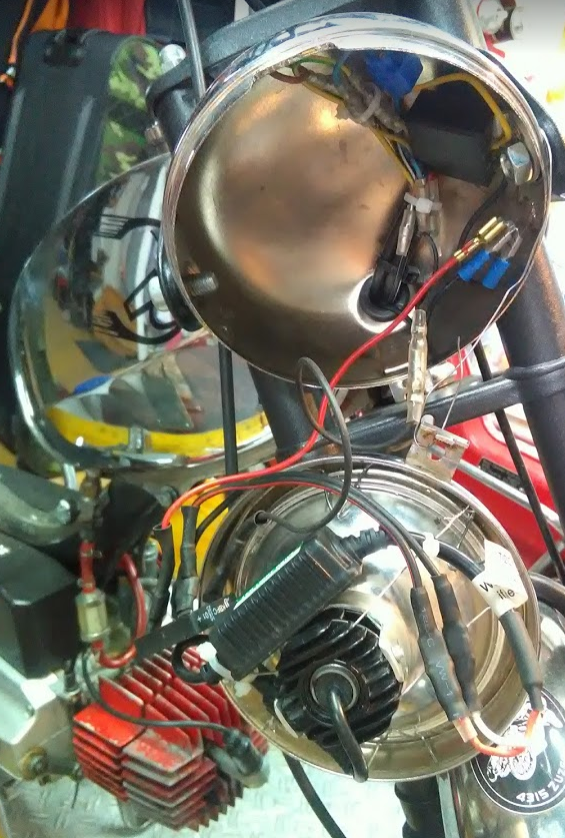

nächster Schritt: alles rein damit... die schwierigste Partie..
oben rechts der Regler, im Zentrum der LED Treiber und gleich nebenan der Gleichrichter


[bubu]

nun folgen die letzten Bilder, Erfahrungen, technischen Angaben und Bezugsquellen....

folgend mal fertig zusammen gebaut und Licht im Betrieb


[bubu]

Erfahrung bisher: hatte es schon Ende Sommer implementiert und bin damit rumgefahren, jedoch ohne den Reflektor. Licht war ordentlich, stabil (kein Flackern). Aber eben das Blenden war schon da. Wieviele Km ich damit gemacht habe kann ich nicht sagen.
weitere Erfahrungen: nun, gestern erst hab ich auch den Reflektor drinn, daher noch keine weiteren Erfahrungen...

Material:
H7 12V/16W 220 Lumen, inkl. Treiber >> 45.-
Quelle: in meiner Signatur, die H7 ist aber nicht im standart Sortiment aufgelistet; einfach über den Kontaktform melden

Spoiler für :

https://www.betamp.ch/

Brückengleichrichter ca 6.-
Quelle: https://www.conrad.ch

Spannungsregler 6V > 29,90.-
Quelle: https://www.mofakult.ch

Alurohr: $ je nach, ich hatte noch einen Resten
2 kleine Schrauben, Kabelbinder und Schrumpfschlauch + Pressklemmen hat man eh in der Werkstatt..

Fazit für mich: meine Erwartung bisher voll erfüllt. Schaue mal wie es sich mit der Zeit entwickelt, ob Probleme auftauchen oder dergleichen.
ach ja, Betrieb mit der originalen Lichtspule 6V in meinem Tigra...



ride on....

[swissli1291]

Sehr cool. Werde ich mir vormerken. Habe die Grablichter nämlich auch satt...

[gluglu81]

Diese Dinger hab ich mir auch schon angesehen.

Addy hat sowas in seinem Beast verbaut. Leuchtkraft ist echt super.

Nur hierzulande viel zu teuer.
Wenn man sich etwas schlau macht bekommt man für unter 20.- Fr das paar.

Und Erfahrungsgemäss in der selben Qualität
