Motorrevision für Anfänger

[Mr.Sachs]

Hi all

Ich hatte da so eine Idee.
Bei mir liegt ein 503 HG Motor rum bei dem die KW Lager definitiv durch sind. (Am Polrad ist ein deutliches Spiel festzustellen)
Da ich im Moment nicht genügend Geld habe um den Motor revidieren zu lassen will ich es selber machen, nun zu meiner Idee:

Wie wäre es wenn ich in diesem Thread die Revision dokumentiere, und ihr mir bei den Problemen helft die dabei auftreten?
Ich habe noch nie einen Motor revidiert und es werden sich dabei sicher ein Paar Probleme ergeben. So könnte sich eine
Art Anleitung für Anfänger draus entwickeln, mit allen Anfängerproblemen und eine einfache Lösung dazu.

Was am Motor gemacht werden muss:
KW Lager tauschen
Simmerringe tauschen
Dichtungen bei Kupplung und Schalthebel ersetzen
Neue Kupplungsbeläge und ev. die Kupplung mit 9 Federn verstärken.

Was meint ihr dazu, wärt ihr bereit mir zu helfen?

Greets

[Bikeman]

Grundsätzlich eine gute Idee und es helfen dir sicher alle (oder viele) .. Als Anleitung wird's nicht wirklich brauchbar sein, da eine Anleitungen nicht x Fragen und Lösungsvorschläge von allen möglichen "Profis" beinhalten, sondern kurz und bündig und vorallem auch fachlich korrekt das Vorgehen aufzeigen sollte.

Abgesehen davon gibt's schon was.. => viewtopic.php?f=18&t=16775" onclick="window.open(this.href);return false;

[Mr.Sachs]

Ich fange dann einfach mal an, mal schauen was draus wird

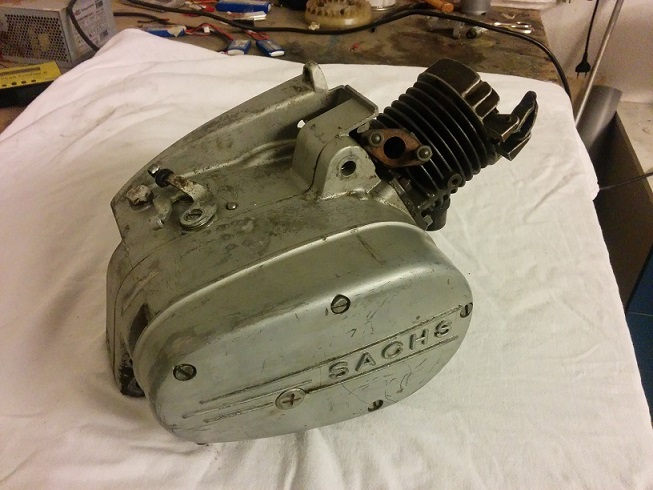

Hier der "Patient" schon mal grob gereinigt:

[Mr.Sachs]

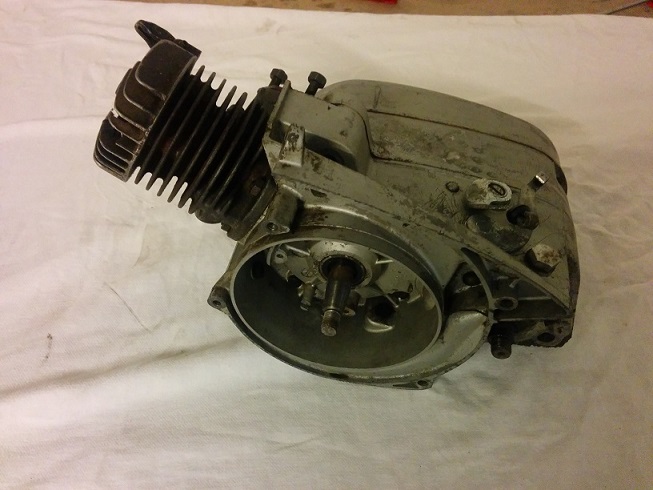

Die Mutter auf dem Ritzel habe ich mit der Ratsche gelöst, der Kolben war dabei blockiert...
Ich hoffe mal das war zulässig, zum Glück hat die Mutter nicht so fest gehalten

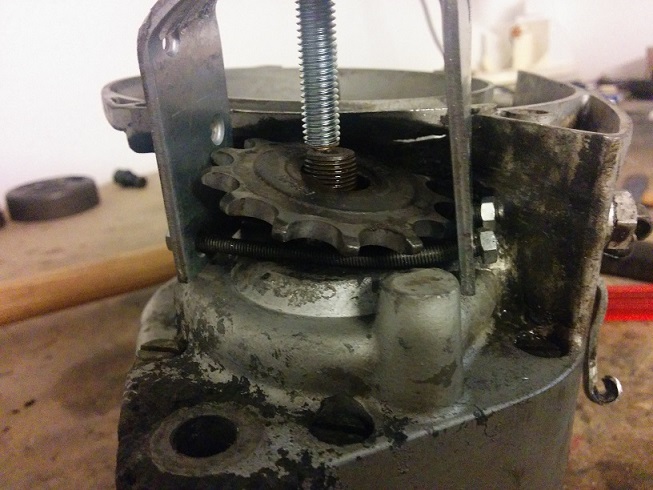

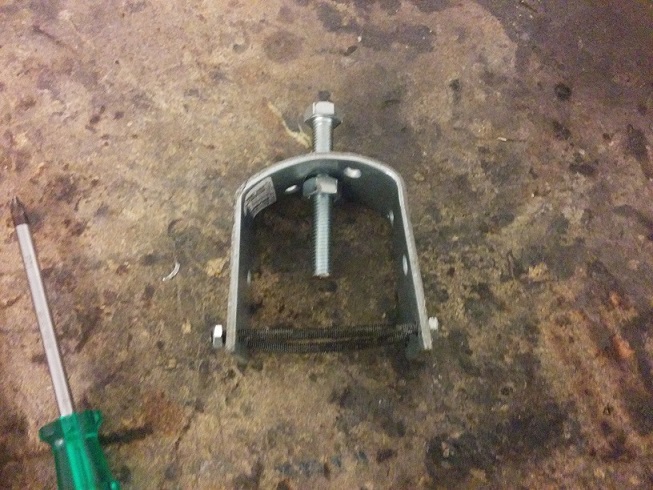

Um das Ritzel abzuziehen habe ich mir einen improvisierten Abzieher gebastelt:

[Mr.Sachs]

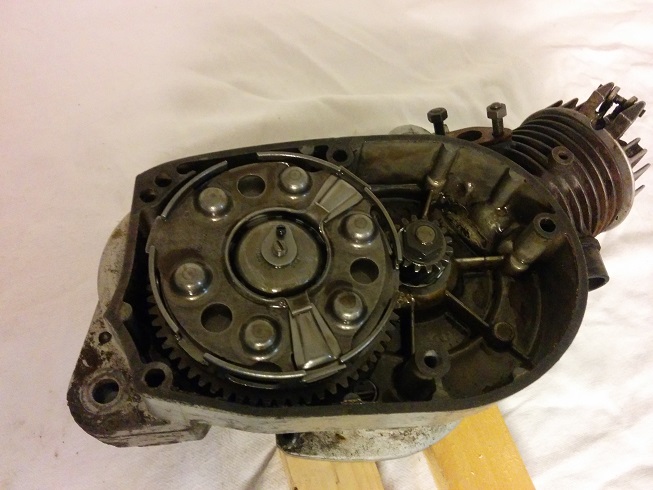

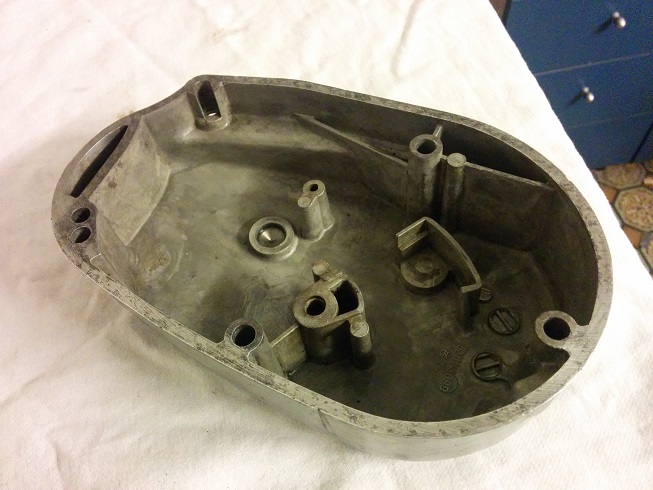

Nachher habe ich schonmal den Kupplungsdeckel aufgemacht, war erstaunlich sauber da drin. Kein verharzes oder verhocktes Getriebeöl

[Mr.Sachs]

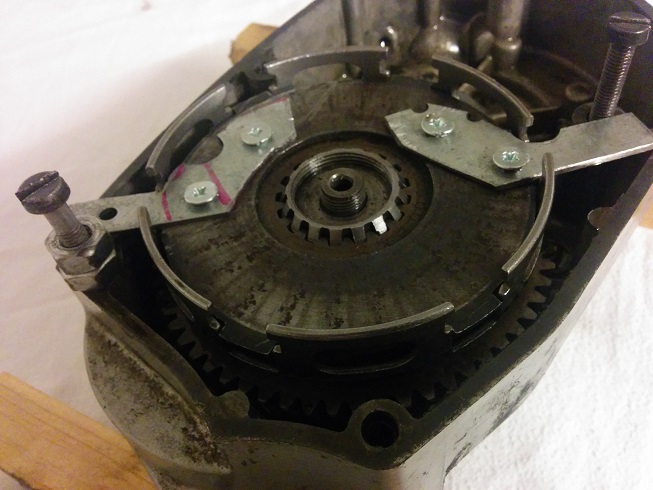

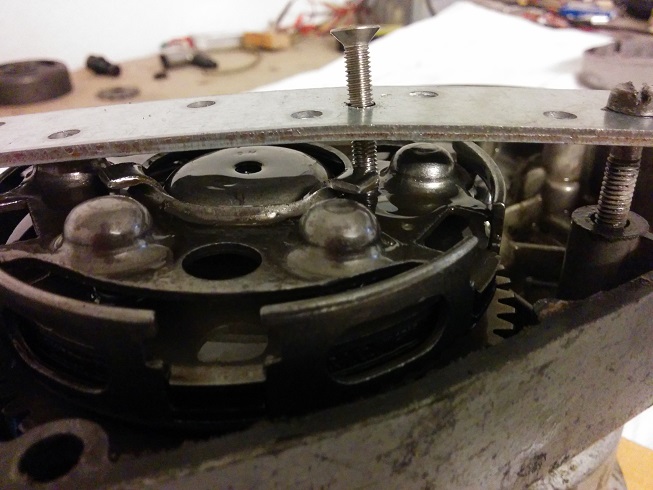

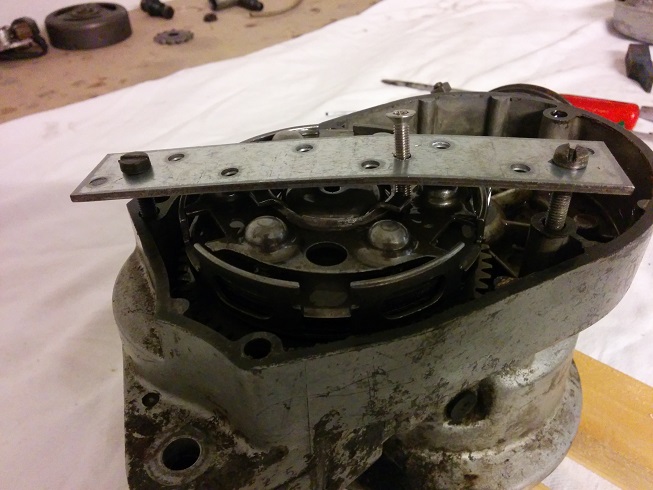

Die Kupplung habe ich mit einem kleinen Hilfsmittel geöffnet. Die Schraube mit der ich das ganze reindrücke hat Grösse M5

[batbox]

Besorg dir doch bitte einen Universalabzieher. Kostet wenig und ist extrem nützlich.
Ausserdem brauchst du ihn wenn du die Lager selber wechseln willst.
Ansonsten

[Mr.Sachs]

Für die Lager habe ich mir den hier bestellt:
http://www.kofmelshop.ch/25j20vm/de/wer ... e15-detail" onclick="window.open(this.href);return false;
@ Mods, könnt ihr den Thread ev. in das Projektboard verschieben? Würde dort besser passen denke ich.

EDIT: Hat jemand eine Idee wie ich die Kupplungsnabe (Kleines Zahnrad in der Mitte) ohne den passenden Abzieher abbekomme?
Der fürs Schwungrad hat eben leider M26 und die Kupplungsnabe M 27 und glaube ich auch eine andere Steigung.


Greets

[neverknow707]

Bestell einfach einen für wenig geld bei scootertuning.ch

[Mr.Sachs]

Danke, wusste gar nicht dass die sowas haben In dem Fall gehts hier weiter wenn ich den Abzieher habe.

greets

[Mr.Sachs]

Sorry für Doppelpost aber sonst sieht das ja niemand.
Ich bin mir derweilen am überlegen wie ich die Lagerschalen aus dem Gehäuse rausbringe.
Was ist dabei die schonendste Methode? Ich habe mir überlegt eine Passende U Scheibe
in die Schalen zu legen und mit einigen Schweisspunkten zu fixieren. Dann das ganze
von der Anderen Seite mit der Bohrmaschine rauspressen. Was meint ihr dazu?


Greets

[2_Stroker]

Sorry für Doppelpost aber sonst sieht das ja niemand.
Ich bin mir derweilen am überlegen wie ich die Lagerschalen aus dem Gehäuse rausbringe.
Was ist dabei die schonendste Methode? Ich habe mir überlegt eine Passende U Scheibe
in die Schalen zu legen und mit einigen Schweisspunkten zu fixieren. Dann das ganze
von der Anderen Seite mit der Bohrmaschine rauspressen. Was meint ihr dazu?

Greets

Nenene!
Mitm Heissluftföhn das Gehäuse wärmen oder vorsichtig mit einer Herdplatte heizen.
Dann zur richtigen Zeit runternehmen und es kurzzeitig sanft aufn Boden klopfen, dann fallen die Schalen gleich raus.

Beim Einbau wieder Gehäuse wärmen und Schalen kühlen. Dann kannst du sie einfach "reinlegen" und warten, bis alles wieder auf Nennmass schrumpft.

[Mr.Sachs]

Das tönt ja einfach Und wenn die so nicht rauskommen?
Wie fest muss ich das Ganze erhitzen?

Greets

[2_Stroker]

Die kommen schon raus

Ich würds mit nem Heissluftföhn machen, weil die elektrische Herdplatte meist starke "Verzögerungen" beim Heizen hat. Sprich, zuerst wird sie nur langsam warm und dann geht alles ganz schnell. Ich hab mir so meine Lagerschalen "verheizt", sprich sie liefen blau/braun an. Der Motor läuft bis heute einwandfrei, aber zu empfehlen ist's nicht.

Wenn du aber nen anständigen Industrie-Heissluftföhn hast, bringst du auch 600Grad hin - das sollte reichen.

Bei der Herdplattenmethode habe ich immer ein Wenig mit Klopfen probiert, bis die Schalen schliesslich rausplumpsten. Meist immer dann, wenn die Ölreste im Gehäuse zu dampfen begannen. Aber das sollte nicht wirklich als "der Richtwert" übernommen werden

Gruss

[Mr.Sachs]

Okay, ich werde morgen mal mein Glück versuchen
Es hat sich gerade ein neues Problem ergeben: Beim Ausbau der Ritzelwelle
sind mir die Wälzlager auseinandergefallen. Ist es schlimm wenn ich die nicht mehr in
der gleichen Reihenfolge und Richtung einbaue?


Greets

[2_Stroker]

Ne, die gehen im Normalfall auch nicht kaputt und verschleissen auch nicht derart stark, wenn die richtige Kettenspannung immer eingehalten wurde.

Montage erfolgt dann wieder mit iel Fett, damit sie in ihrer Position bleiben.

Gruss

[Mr.Sachs]

Okay. Wenn ich zur Sicherheit besser neue verbauen sollte, einfach schreiben. Die kosten ja nicht die Welt.
Btw, was ist die "richtige" Kettenspannung?

Greets

[samy01]

wenn du beim leertrum (untere seite) ca. 2 cm rauf und runter bewegen kannst.

[Mr.Sachs]

Ich habe jetzt trotz fehlendem Abzieher schonmal weiter gemacht, über die Ostern habe ich ja genug Zeit

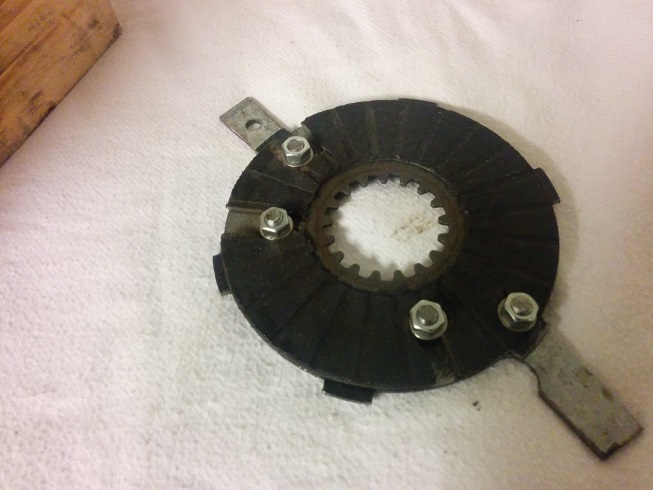

Um die Mutter auf der Nabe und auf dem KW Zahnrad zu lösen habe ich mir ein Blockierwerkzeug aus
einer Kupplungsscheibe, Kupplungslamelle und zwei Metallplättchen gebaut. Ich denke die Bilder sind selbsterklärend. Anschliessend habe ich den Motorblock getrennt und

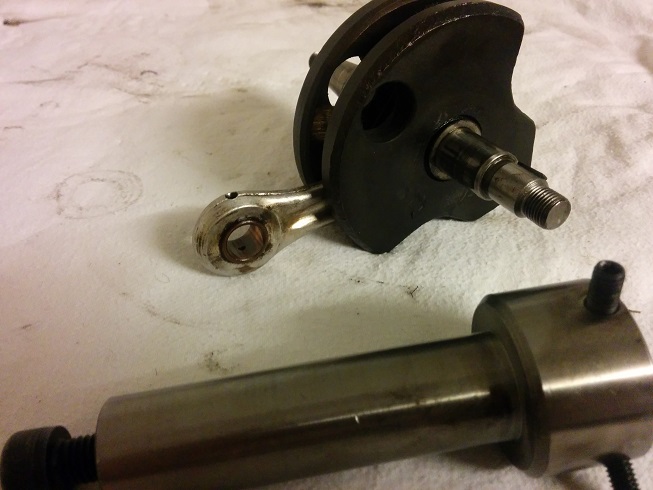

die KW Lager Innenringe abgezogen, mit dem Abzieher von Kofmel ging das ganz gut

[Mr.Sachs]

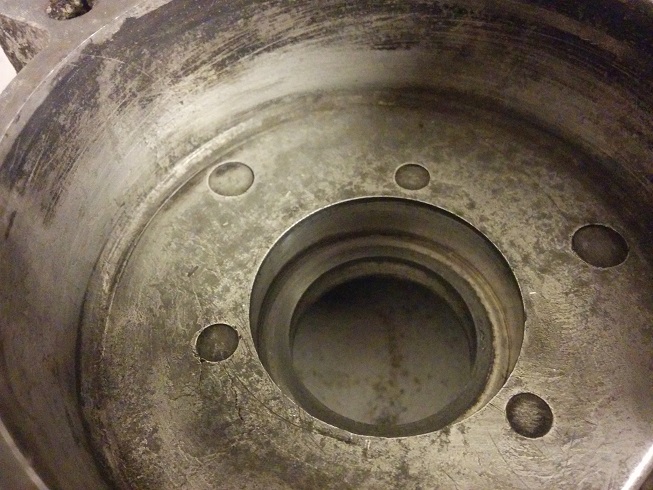

Danach habe ich schonmal die Lagerschale aus der Zündungshälfte entfernt. Mit der Methode von 2_Stroker hat das ganz gut geklappt. (Danke )
Leider ist mir noch ein Missgeschick passiert, als die Gehäusehälfte noch warm war habe ich schonmal probehalber das neue Lager draufgesetzt und dann
ist es prompt in den Lagersitz hineingefallen . Dort hat es sich irgendwie verkanntet und ich musste das ganze wieder
ziemlich stark erhitzen um die Lagerschale rauszubekommen, dabei hat sie sich leider leicht braun verfärbt. Was denkt ihr, muss ich ein neues verbauen ?
